沈-抚输油管线延长工程-龚家沟定向钻穿越工程

发布时间：2018-09-15 11:40:41 浏览次数：9213

2013年5月15日，抚顺龚家沟定向钻穿越工程顺利完成回拖，标志着华元公司成功突破高硬度地层多段竖直及水平曲线穿越施工难题，在定向钻穿越领域又向前迈进了一大步。

抚顺龚家沟定向钻穿越工程位于辽宁省抚顺市顺城区，穿越曲线全长1240.3m，入土角度10°，出土角度9°，水平穿越曲线转角合计43.4°，穿越深度21m，曲率半径550m，管道规格为D219×8.0mm无缝钢管，外覆53mm硬质聚氨酯泡沫夹克保温层。因该工程南邻带弯度的沈吉高速，北邻龚家沟村地板厂，常规的定向钻穿越曲线无法同时避过高速路基和地板厂建筑地基，同时，因穿越地层主要为中风化花岗岩，岩石硬度高，传统的扩孔工艺很难在短期内完成扩孔施工，加上泡沫夹克保温层强度低，易划伤或与钢管剥离，对导向孔的平顺性和孔壁的光滑度要求非常高，因此，该工程的施工难度相当大。

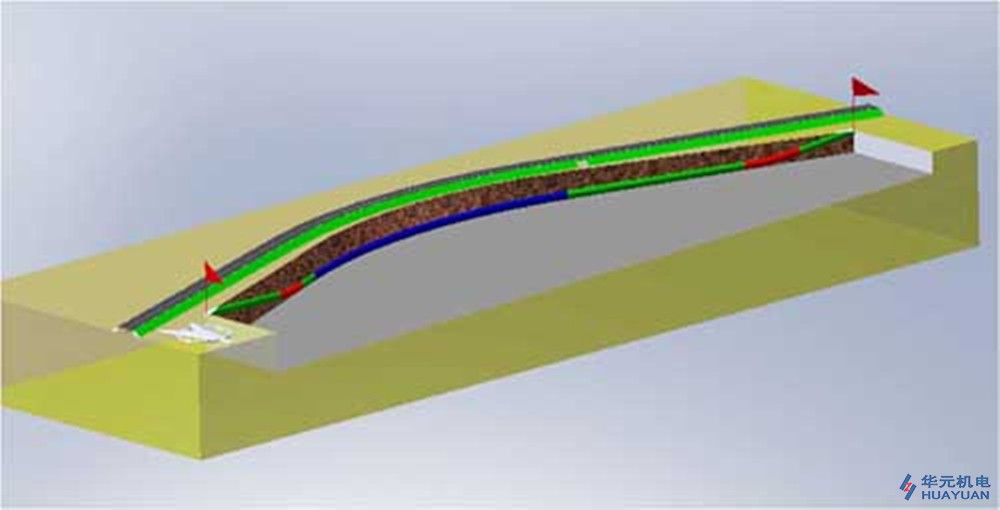

为同时避过高速路基和地板厂建筑地基，华元公司突破传统穿越曲线只有竖直转角或竖直转角加一个水平转角的模式，创造性地开创了带有5个转角的三维空间立体穿越曲线。
因穿越过程中转角次数高达5次，角度高达43.4°，故导向孔钻进极易偏离设计曲线。为解决这一难题，华元公司在采用自主研发的DX-Ⅰ型导向系统的同时，将最新研发的磁靶定位跟踪测量仪也应用到施工中，从而确保了导向孔严格按照设计曲线钻进，一次成形，达到设计要求。
